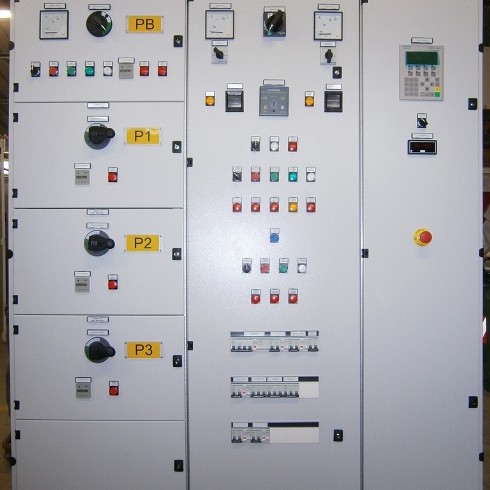

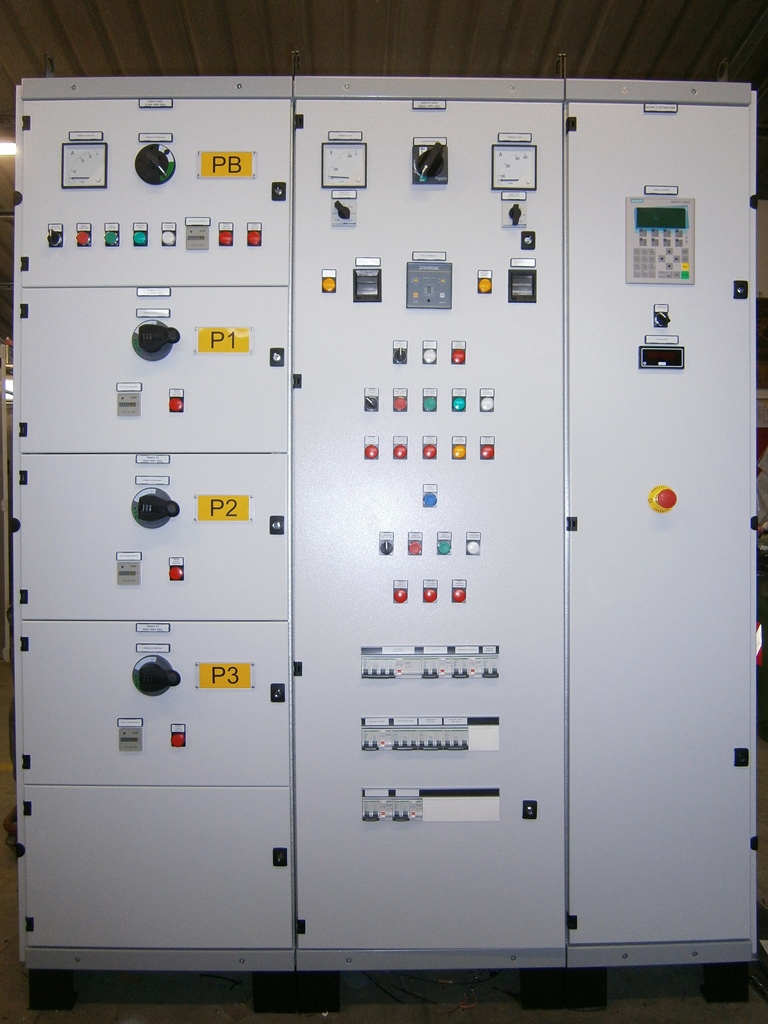

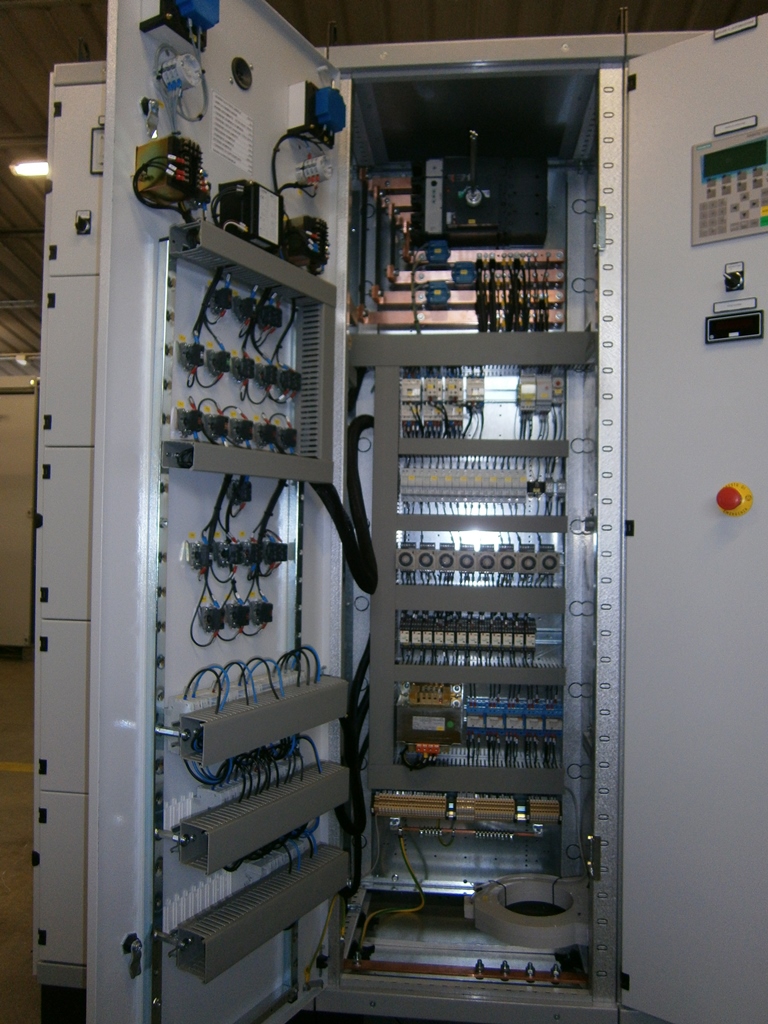

QUADRO ELETTRICO CONTROLLO E MISURAZIONE POMPE DI SOLLEVAMENTO ACQUA

COMMITTENTE
▷MISA SRL

LUOGO DI INSTALLAZIONE
▷FERRARA

ANNO DI REALIZZAZIONE
▷ANNO 2013

FUNZIONE
▷QUADRO ELETTRICO CONTROLLO E MISURAZIONE POMPE DI SOLLEVAMENTO ACQUA

DESCRIZIONE

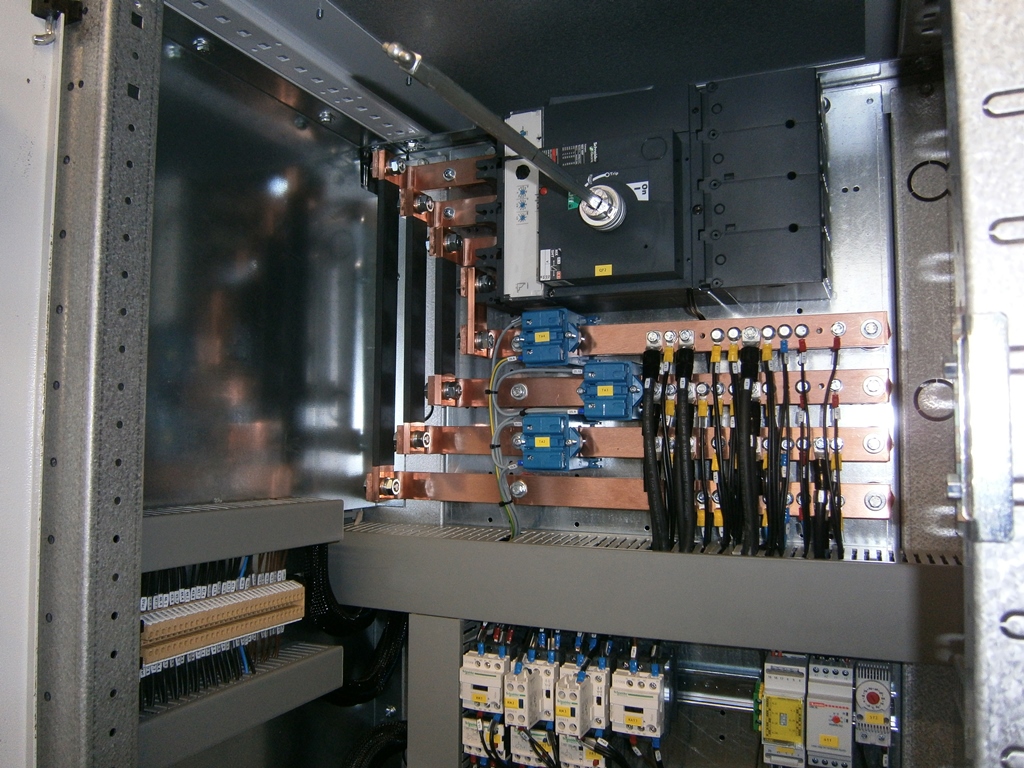

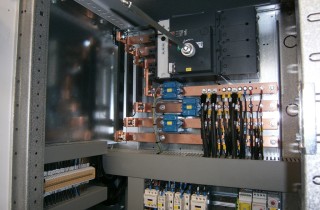

▷INTERRUTTORE GENERALE MAGNETOTERMICO SCATOLATO AUTOMATICO DA 400A CON MANOVRA DI BLOCCO PORTA
▷AMPEROMETRO MISURA CORRENTE
▷VOLMETRO MISURA TENSIONE

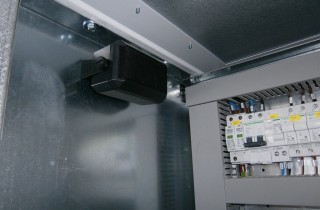

▷INTERRUTTORI MAGNETOTERMICI DIFFERENZIALI ALIMENTAZIONE UTENZE
▷RELE’ CREPUSCOLARE

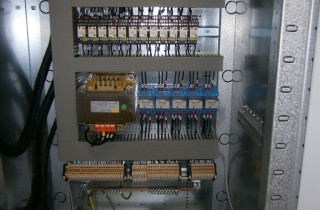

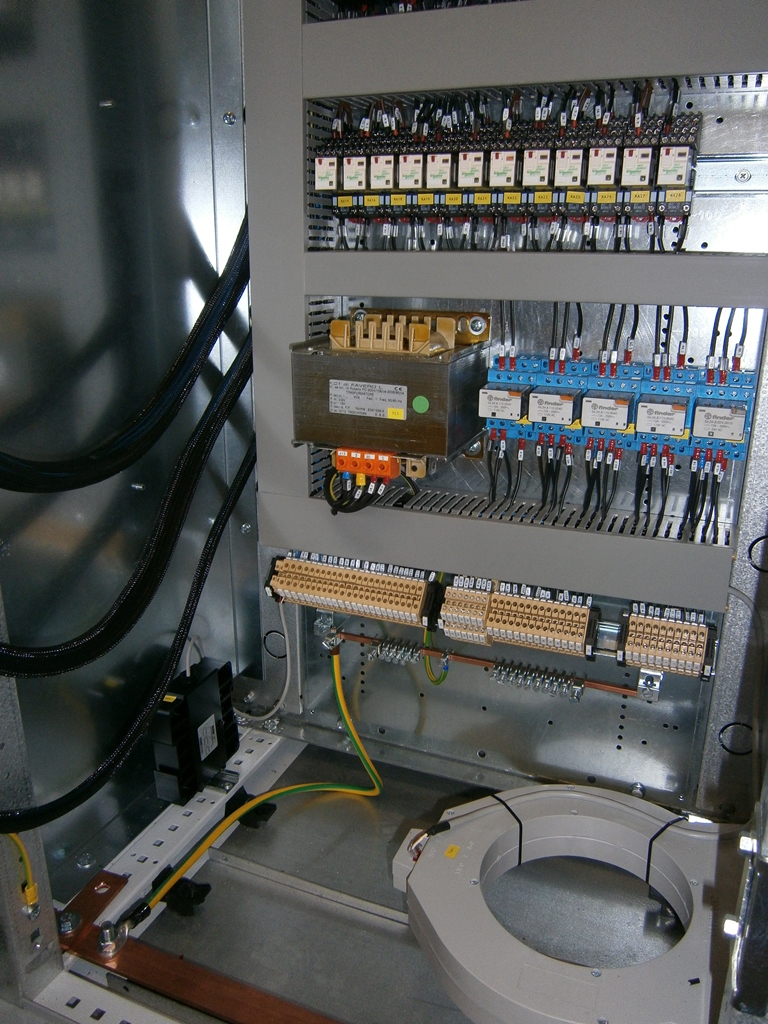

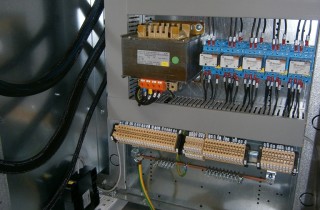

▷TRASFORMATORE 400/115V DA 1KVA ALIMENTAZIONE CIRCUITI AUSILIARI
▷PULSANTI E SPIE DI SEGNALAZIONE E COMANDO
▷TRASFORMATORE 400/24V DA 500VA ALIMENTAZIONE CIRCUITI AUSILIARI
▷CARICA BATTERIE E GRUPPO BATTERIE TAMPONE 12V

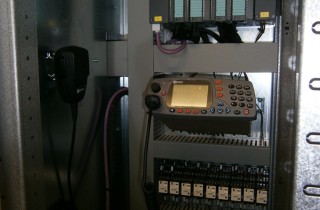

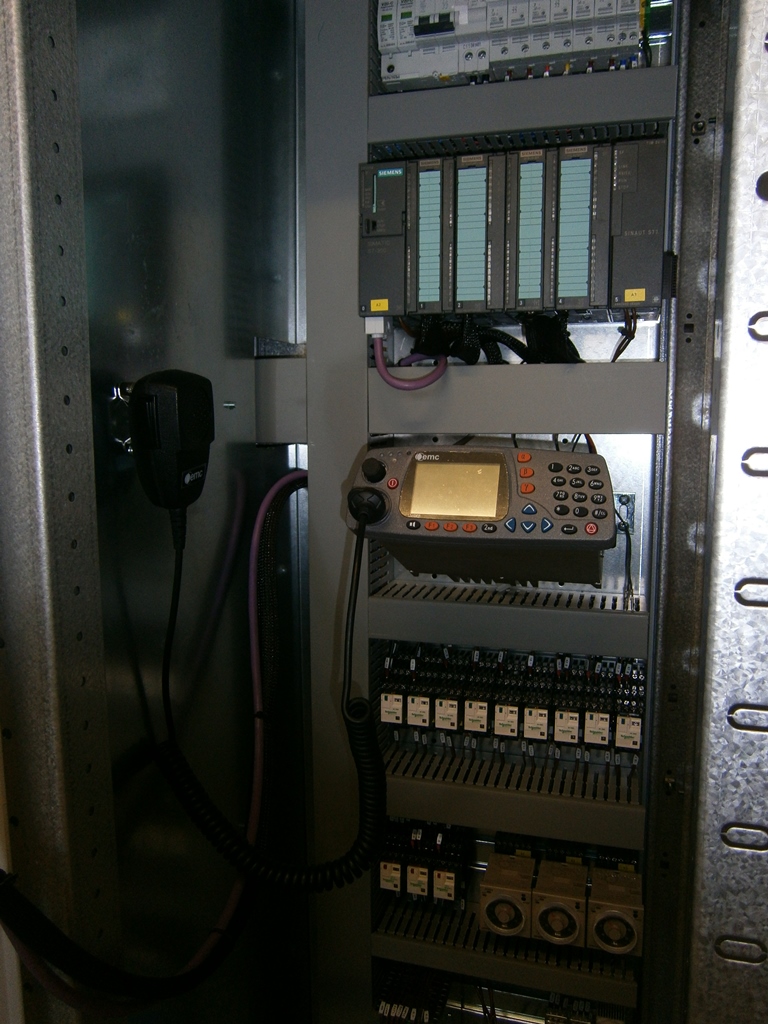

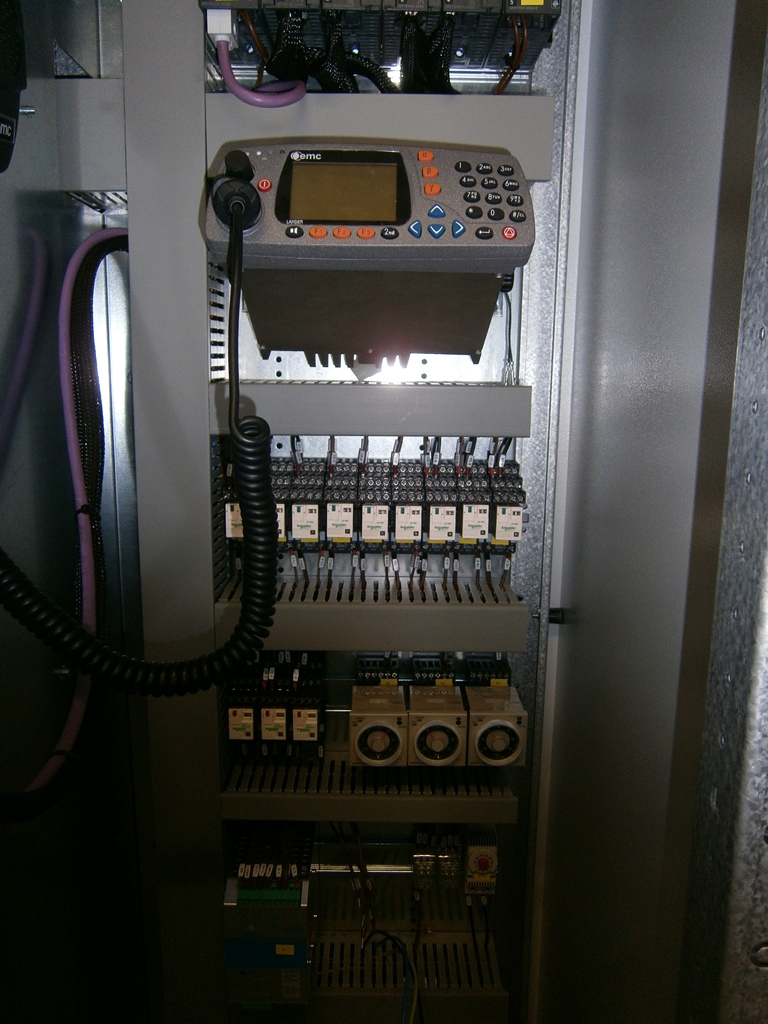

▷RICETRASMITTENTE WART-U450
▷ALIMENTATORE 230/24VDC DA 10A ALIMENTAZIONE LOGICA

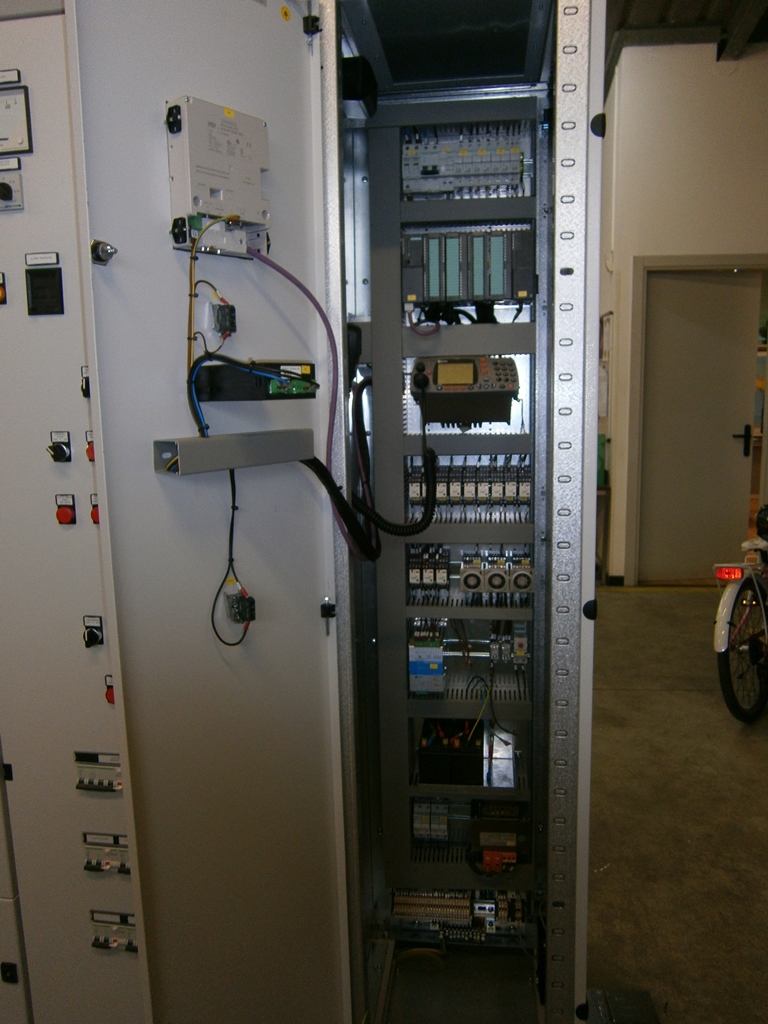

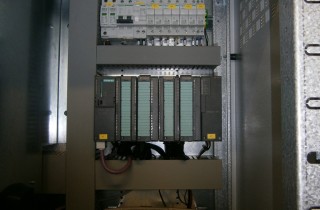

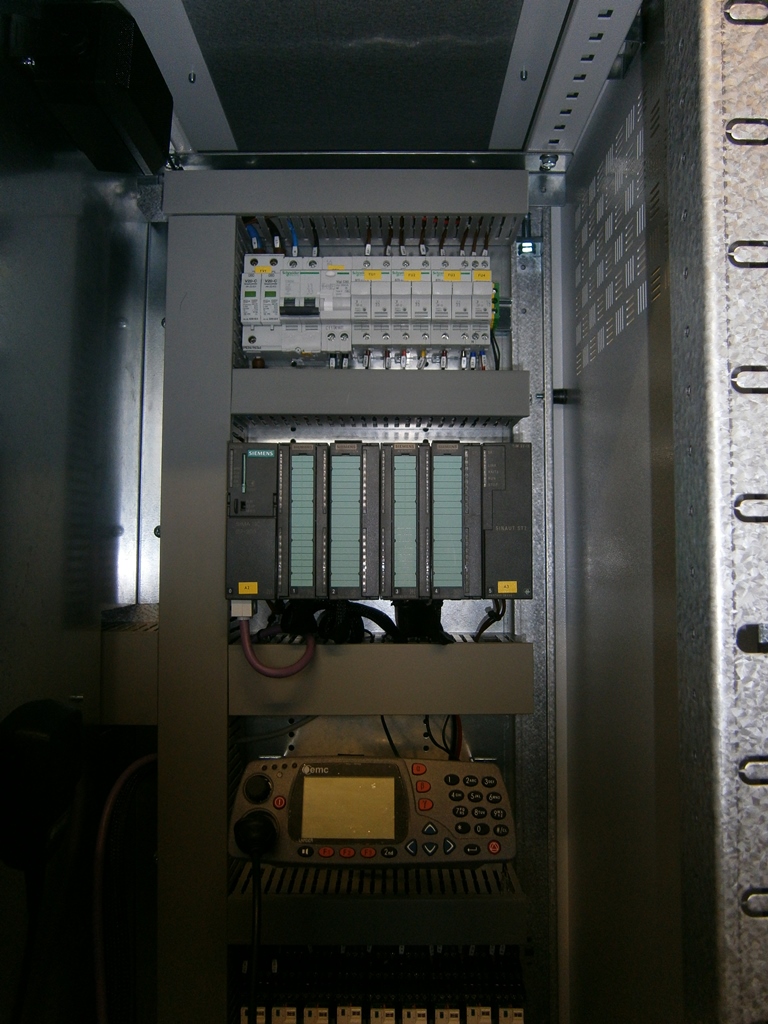

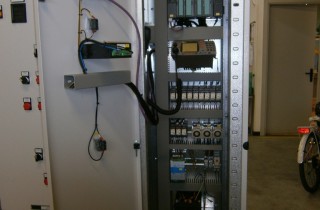

▷PLC SIEMENS PER CONTROLLO IMPIANTO
▷PANNELLO OPERATORE SIEMENS

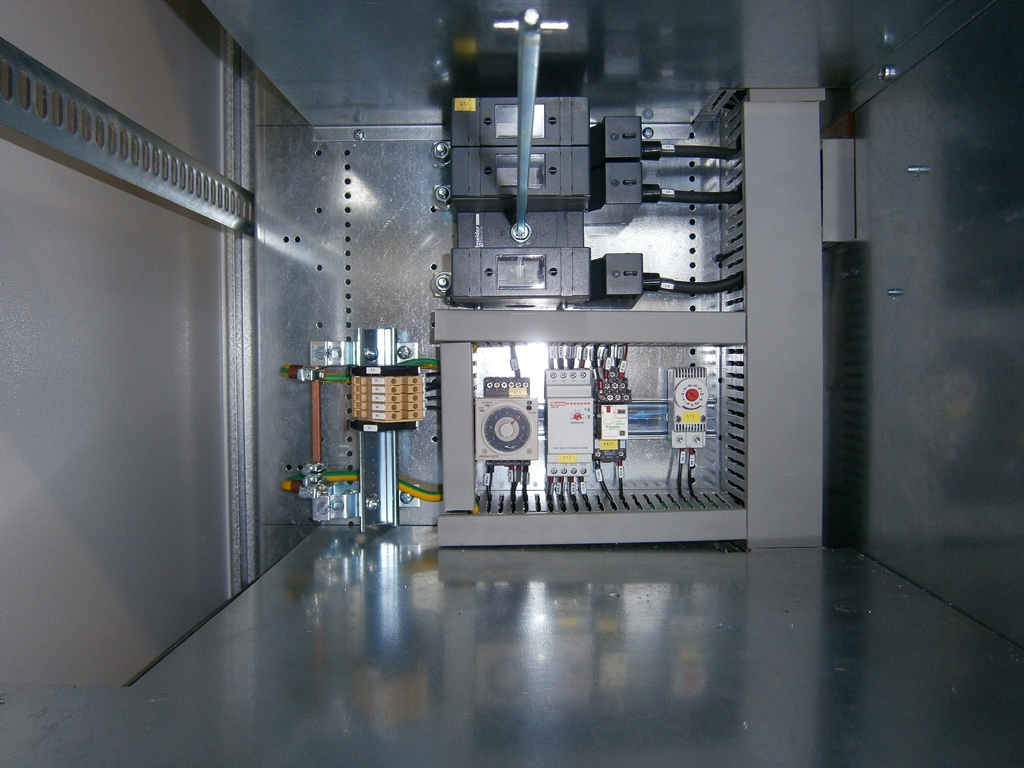

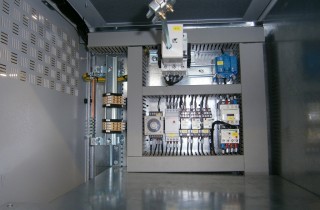

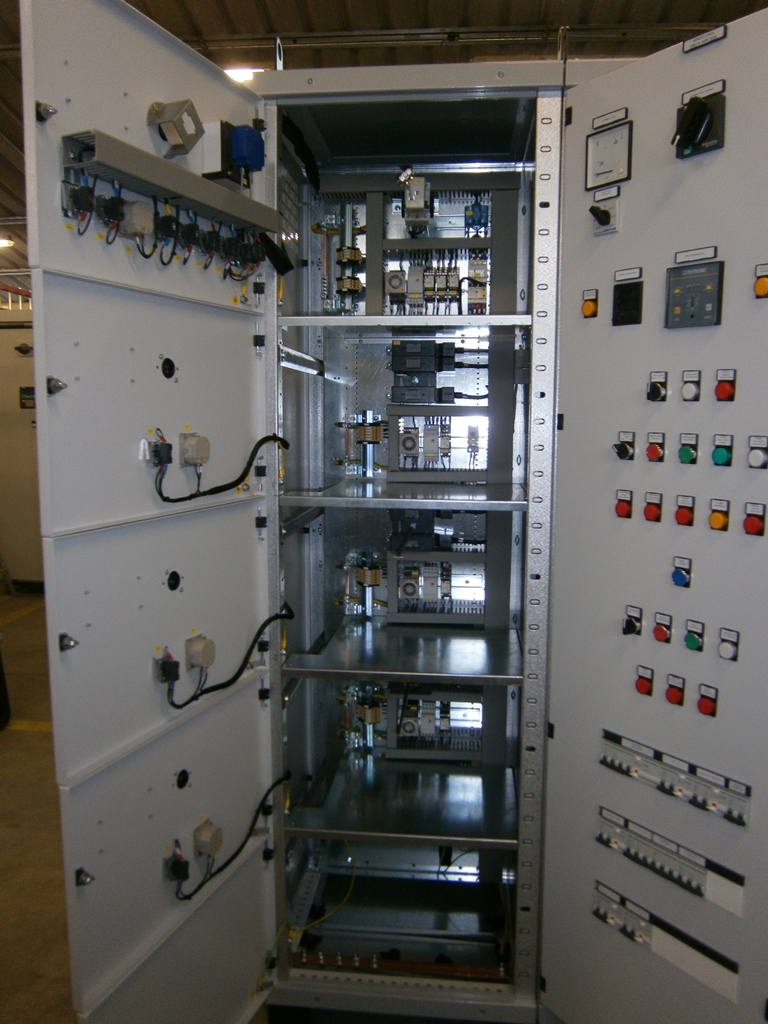

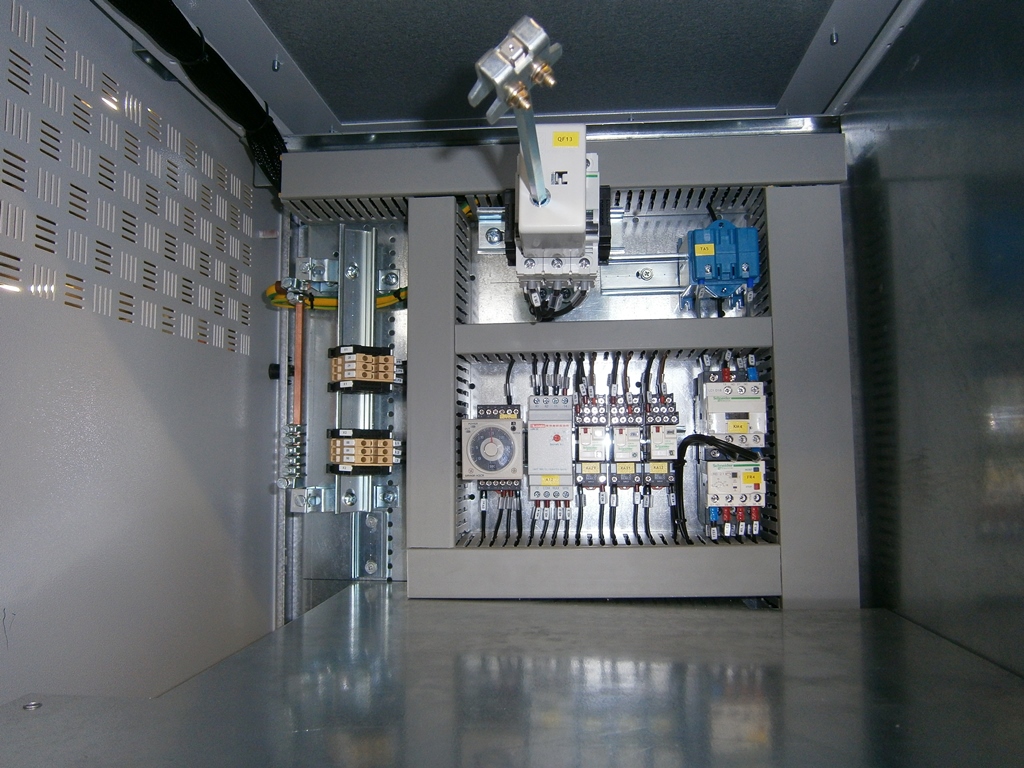

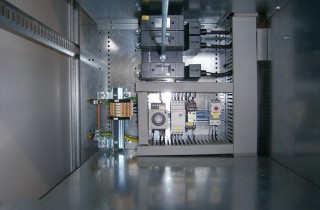

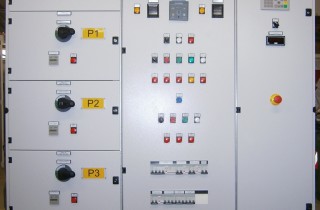

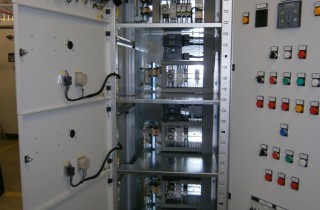

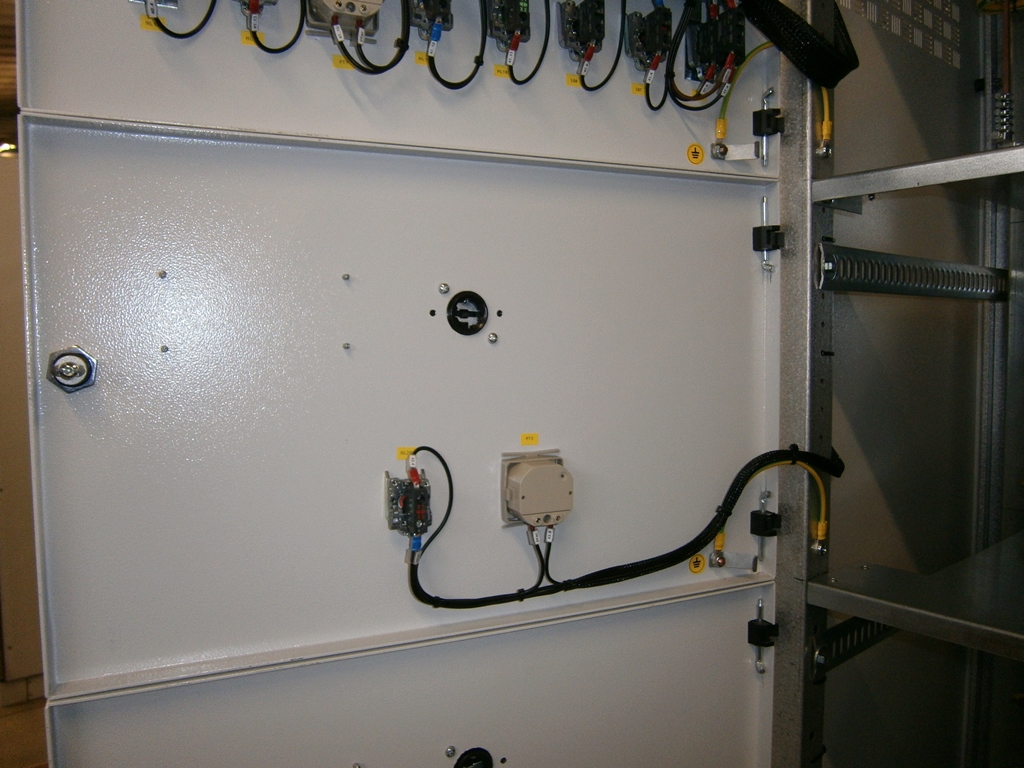

▷N°3 CASSETTI PER COMANDO POMPE COMPRENDENTI:
– SEZIONATORE BLOCCO PORTA 3x160A
– CONTA ORE FUNZIONAMENTO
– SCALDIGLIA ANTICONDENSA
– REGOLATORE DI LIVELLO CONDUTTIVO
– TEMPORIZZATORE
– SPIE DI SEGNALAZIONE
